Arbore cardanic cu unghi larg pentru tractor de vânzare

Dacă ați petrecut la fel de mult timp ca mine în cabina unui tractor – sau sub unul, ștergându-vă unsoarea de pe frunte, întrebându-vă de ce o articulație cardanică a decis să explodeze la ora 16:00 într-o vineri – cunoașteți sunetul. Acel „clac-clac-clac” ritmic, ca de mitralieră, când virați prea tare cu priza de putere pornită. Acesta este sunetul contului dumneavoastră bancar care se golește. În cei 18 ani de analiză a defecțiunilor sistemului de transmisie, am învățat că, deși arborii cardanici standard sunt buni pentru linii drepte, Arbore cardanic cu unghi larg al tractorului (sau arborele cu turație constantă/CV) este singurul hardware serios pentru agricultura intensivă modernă.

Am văzut asta de nenumărate ori aici, în laboratorul de inginerie: un fermier încearcă să economisească câțiva euro prin utilizarea unui arbore standard pe o mașină de erbicidat tractată sau pe o presă de baloți rotunzi. Rezultatul? Viteza neuniformă a unei îmbinări standard la unghiuri mari creează o frecvență de vibrații care fisurează carcasele cutiei de viteze și forfecează arborii de intrare. Arbore cardanic cu unghi larg al tractorului rezolvă această problemă prin utilizarea unui mecanism cardanic dublu cu un disc de centrare. Nu este vorba doar de „piese suplimentare”; este vorba de geometria care lucrează în favoarea ta. Permite ca vitezele de intrare și ieșire să rămână identice (viteză constantă) chiar și atunci când îți întinzi gâtul pentru a urmări bobina de preluare într-un unghi de 80 de grade.

(Majoritatea oamenilor nu își dau seama că o articulație cardanică standard începe să fluctueze semnificativ peste 25 de grade. O articulație CV? Mănâncă viraje de 80 de grade la micul dejun).

Iată care e treaba cu vânzarea de arbori care majoritatea furnizorilor nu vă va spune: arborele este doar jumătate din ecuație. Poți avea cea mai scumpă transmisie cu unghi larg din lume, dar dacă aceasta alimentează o cutie de viteze cu rulmenți de intrare uzați, duci o bătălie pierdută. Arbore cardanic cu unghi larg al tractorului acționează într-o oarecare măsură ca un amortizor de vibrații, dar funcția sa principală este de livrare a cuplului.

Din experiența noastră, atunci când un client se plânge de o articulație CV care „șuieră”, de obicei 60%, problema este de fapt în cutia de viteze a utilajului. Jocul dintre angrenaje a devenit prea mare, iar conexiunea rigidă a arborelui CV îl evidențiază. Oferim soluții adecvate. cutii de viteze agricole concepute pentru a gestiona sarcinile axiale specifice pe care arborii cu unghi larg le pot genera în timpul extensiei.

Interfața dintre fulia prizei de putere și canelura de intrare a cutiei de viteze trebuie să fie impecabilă. Puțină rugină sau o bavură pe canelură poate împiedica blocarea colierului de eliberare rapidă. Dacă arborele respectiv zboară la 540 RPM, este o catastrofă. De aceea, proiectăm arborii noștri de intrare a cutiei de viteze și colierele noastre prizei de putere conform standardelor ISO, cu verificări stricte ale toleranțelor.

Provocarea

Locaţie: O mare firmă contractantă de produse lactate lângă Heerenveen, Friesland.
Echipament: Combinație de triplă cositoare și un remorcă încărcătoare de mare tonaj (remorcă pentru siloz).

Antreprenorul se confrunta cu un coșmar recurent în timpul primei cosiri a ierbii din sezon. Câmpurile din această parte a Olandei sunt adesea înconjurate de șanțuri de drenaj (sloten), necesitând viraje strânse de 90 de grade pe promontorii. Șoferii lor uitau să decupleze priza de putere de pe remorcile de încărcare în timpul acestor viraje. Rupeau „urechile” de la articulațiile standard cu articulație în formă de U la fiecare 3 zile. Timpul de nefuncționare îi costa aproximativ 2.000 de euro pe oră în perioada de vârf a recoltei.

Soluția

Am zburat (ei bine, am condus - nu e chiar atât de departe) și am evaluat pagubele. Era clar că era o eroare de aplicare, dar nu poți schimba întotdeauna șoferul, așa că trebuie să modernizezi fierul de călcat. Le-am modernizat flota cu ale noastre. Arbori cardanici cu unghi larg seria 8 (omocinetic). Am ales articulația homocinetică la 80° pentru partea tractorului și un ambreiaj standard cu fricțiune pentru partea utilajului.

Rezultatul

De la instalare, acum două sezoane, nu au rupt niciun jug. Articulația homocinetică le permite șoferilor să mențină puterea cuplată în timp ce se întorc pe promontoriu pentru a culege următoarea fâșie de iarbă. Managerul de flotă mi-a spus: „Este prima dată când pot dormi în timpul recoltării.” Acesta este genul de fiabilitate pe care îl vizăm.

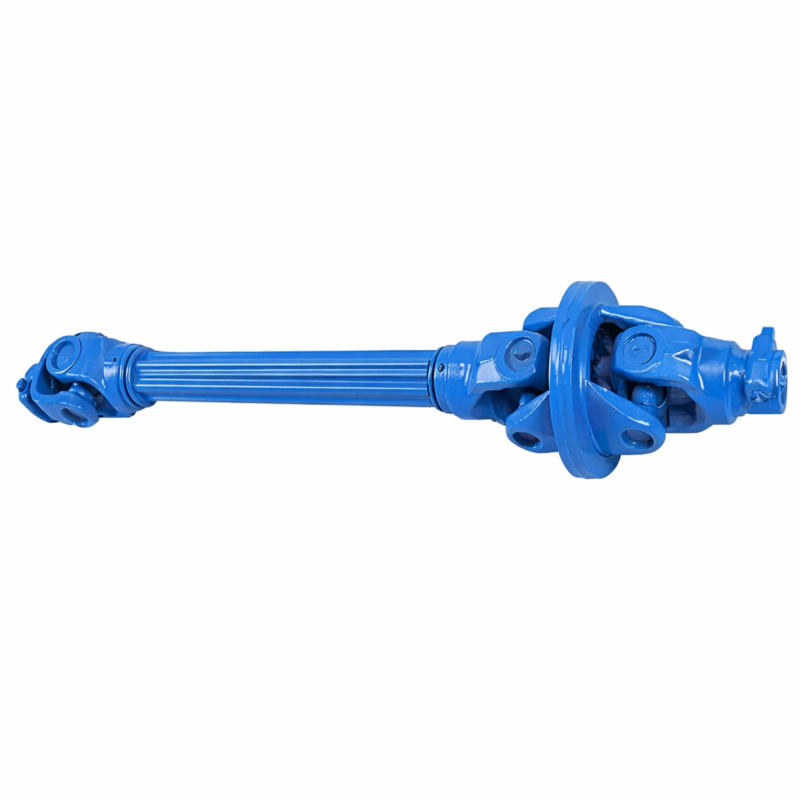

Magia Arbore cardanic cu unghi larg al tractorului se află în „discul de centrare” situat între cele două juguri duble. Acest mic mecanism asigură că unghiul este împărțit exact uniform între cele două articulații. Dacă tractorul se rotește cu 40 de grade față de utilaj, discul de centrare forțează fiecare jumătate a articulației CV să ia exact 20 de grade. Această simetrie anulează fluctuațiile de viteză.

Din punct de vedere al materialelor, nu ne jucăm cu oțelul moale. Furcile sunt forjate din 20CrMnTi (un oțel de cémentare care devine extrem de dur la suprafață, dar rămâne dur în miez), iar kiturile de cruce sunt șlefuite la toleranțe de ordinul micronilor.

*Notă: „Unghi continuu” se referă la rularea pe tot parcursul zilei. „Durata scurtă” înseamnă virarea la capătul terenului. Nu rulați la 80 de grade timp de o oră, altfel veți topi grăsimea!

Uite, Walterscheid a inventat articulația cu unghi larg (seria „WWE”) și sunt excelente. Respect enorm ingineria lor. Dar nu orice fermier are nevoie de un arbore care costă la fel de mult ca o mașină mică. Ne poziționăm produsele ca alternativa de înaltă performanță - complet compatibilă, robustă, dar la un preț potrivit pentru lumea reală.

Nu recomand arbori cu unghi larg pentru orice. Dacă aveți un distribuitor de îngrășăminte purtat care rămâne fix în raport cu tractorul, un arbore cardanic este o risipă de bani. Dar pentru implementele tractate, este esențial.

• Prese de baloți rotunzi: Viteza de ridicare trebuie să fie constantă. Dacă viteza arborelui fluctuează, dinții ridicării se zdruncină brusc, iar recolta rămâne pe câmp.
• Malaxoare TMR (Vagoane de furaje): Amestecarea furajelor grele necesită un cuplu masiv. Făcând acest lucru în timp ce virați pe un culoar îngust al hambarului, pune o presiune uriașă asupra sistemului de transmisie.
• Cositoare/condiționatoare tractate: Aplicații cu turații mari (1000 RPM) în care vibrațiile provoacă daune imediate barelor de tăiere.
• Recoltătoare de cartofi: Vital pentru piața olandeză. Trebuie să întoarceți la capătul rândului, menținând în același timp pânzele excavatorului în mișcare pentru a curăța pământul.

Peisajul din Olanda este dominat de tractoare cu cadru mediu-mare, extrem de capabile. Vedem o mulțime de tractoare Fendt 700 Vario, John Deere seria 6R și New Holland T7.

Pentru majoritatea acestora, standardul 1-3/8" cu 6 caneluri (Z6) este alegerea ideală pentru lucrări la 540 RPM. Cu toate acestea, dacă folosiți prese de balotat pătrate mari sau cisterne pentru nămol greu (injectoare) în poldere, probabil că folosiți 1000 RPM. În acest caz, furnizăm adesea 1-3/8" cu 21 de caneluri (Z21) sau cea grea 1-3/4" 20-spline (Z20) juguri.

Frumusețea sistemului nostru modular constă în faptul că puteți schimba furca. Dacă schimbați tractorul Case IH cu un Massey Ferguson, nu aveți nevoie de un arbore complet nou; de obicei, este suficientă o simplă schimbare a furcii. Contactaţi-ne dacă aveți nevoie de ajutor pentru a identifica numărul de spline-uri.

Nu te pot lăsa să pleci fără să-ți dau niște sfaturi de instalare. O arbore cardanic e mai grea decât una normală. Dacă o scapi pe picior, o să-ți dai seama.

1. Orientarea contează: Articulația cu unghi larg (CV) *întotdeauna* se montează pe partea tractorului. Am văzut odată un tânăr mecanic punând articulația CV pe partea utilajului. Îi anulează scopul și creează vibrații teribile.
2. Tăiere la lungime: Acest lucru este dificil cu arborii cardanici. Trebuie să vă asigurați că atunci când tractorul virează strâns, tuburile telescopice nu ating fundul. Dar, de asemenea, când conduceți în linie dreaptă, aveți nevoie de suficientă suprapunere (cel puțin 1/3 din lungimea tubului). Măsurați de două ori, tăiați o dată, debavurați marginile!
3. Ungerea mingii: În interiorul chiulasei CV există o bilă de centrare. Are nevoie de vaselină *des*. Dacă bila se usucă, frecarea generează căldură, topește garniturile de plastic și articulația se defectează. Pompați vaselină în racordul Zerk specific până când vedeți cum iese vaselină curată.

Ești gata să-ți modernizezi transmisia?

Nu așteptați „explozia” în mijlocul recoltei. Luați acum arborele potrivit.
