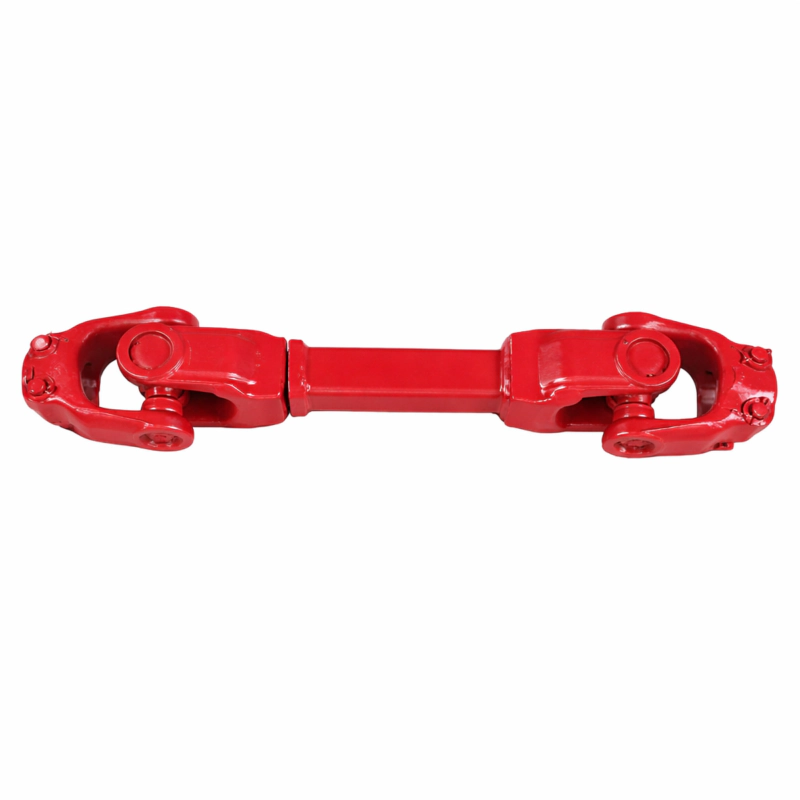

Eje de toma de fuerza de tubo cuadrado para tractor

Seamos realistas por un segundo. Si has pasado tantos años en el campo como yo (casi 19 años ya, cuesta creerlo), sabes que la transmisión es la parte del tractor que todos ignoran hasta que hace un ruido que suena como una granada explotando en un cubo de metal. En los Países Bajos, donde el suelo arcilloso pesado de los pólderes puede ejercer una presión inmensa sobre la maquinaria, tener la transmisión adecuada marca la diferencia entre terminar la cosecha y esperar tres días por las piezas. Si bien los ejes de perfil Lemon y Triangular reciben mucho presupuesto de marketing, hay una razón por la que Eje de toma de fuerza de tubo cuadrado para tractor Los implementos siguen siendo un elemento básico en la industria. Son el martillo del mundo de la toma de fuerza: simples, eficaces e increíblemente resistentes cuando están bien diseñados.

En nuestra experiencia, la mayoría de los operadores no se dan cuenta de que el perfil cuadrado ofrece una ventaja única en términos de contacto superficial y transmisión de par para aplicaciones específicas de servicio pesado, de bajas a medias RPM. A diferencia de los perfiles más complejos que requieren herramientas de fabricación costosas (y por lo tanto cuestan más), el diseño del tubo cuadrado se basa en la resistencia pura del material y tolerancias telescópicas ajustadas. Hemos visto a agricultores en Frisia utilizando empacadoras de 30 años con los ejes cuadrados originales porque, francamente, simplemente funcionan. Poder eternoHemos perfeccionado el proceso de estirado en frío de estos tubos para minimizar la holgura o juego que sufren las versiones más baratas. Eje de toma de fuerza de tubo cuadrado para tractor Su uso no se limita a una simple barra de metal; es un instrumento calibrado para la transferencia de energía.

Al observar la vista explosionada de arriba, fíjese en la superficie deslizante. La clave está en mantener la película lubricante entre los tubos cuadrados interior y exterior. Si la tolerancia es demasiado ajustada, se produce el agarrotamiento; si es demasiado amplia, vibra hasta que el metal se fatiga. Diseñamos nuestros ejes para que alcancen ese punto óptimo.

Hay algo que me quita el sueño: ver un coche nuevo y de alta calidad. Eje de toma de fuerza de tubo cuadrado para tractor Conectado a una caja de engranajes totalmente incompatible. Es como ponerle botas de montaña a un corredor de maratón. El eje de la toma de fuerza (TDF) transmite la potencia, pero la caja de engranajes debe convertir esa rotación en par motor para la desbrozadora, la perforadora de postes o la esparcidora de fertilizante. Si el eje de entrada de la caja de engranajes y la horquilla del eje de la TDF no son perfectamente concéntricos, se produce una vibración que se transmite directamente al extremo de la TDF del tractor.

Una caja de cambios agrícola robusta requiere un eje equilibrado con precisión.

No nos limitamos a meter un eje en una caja y desearle suerte. Proporcionamos reductores agrícolas compatibles diseñados para acoplarse perfectamente con nuestros perfiles de tubo cuadrado. Tanto si utiliza una configuración de 540 RPM como de 1000 RPM, el acoplamiento de las estrías debe ser preciso. A menudo aconsejamos a nuestros clientes holandeses: compruebe la resistencia del perno de corte en la entrada del reductor *y* en la horquilla del eje. Deben estar escalonados para que la parte más barata se rompa primero (normalmente el perno), protegiendo así los costosos engranajes del reductor. Puede ver nuestra gama de componentes compatibles en nuestra página web. página de contacto Si necesitas ayuda para elegir el tamaño adecuado.

Perfil del cliente: Una explotación lechera de tamaño mediano cerca de Gouda, en Holanda Meridional.

El problema: La granja utilizaba diariamente un carro mezclador de pienso de alta resistencia. El ensilado de hierba húmedo y compactado, común en los Países Bajos, genera picos de torsión enormes al arrancar. Los tubos estándar con perfil "Lemon" se rompían cada 4 a 6 meses. Las paredes delgadas del perfil estándar simplemente no podían soportar la carga de choque repentina cuando se activaban los sinfines.

Nuestro diagnóstico: Analizamos los ejes dañados y encontramos una deformación por torsión significativa. La tensión localizada en los tres puntos del tubo superaba el límite elástico del acero. La aplicación no requería una articulación de alta velocidad, pero sí una transmisión de fuerza bruta.

La solución: Adaptamos el vagón con un equivalente de la Serie 6. Eje de toma de fuerza de tubo cuadrado para tractor Uso. El perfil cuadrado que utilizamos tenía un espesor de pared de 5 mm (interior) y 4 mm (exterior), significativamente mayor que el de la unidad anterior. También utilizamos una horquilla de embrague de fricción en lugar de un perno de corte para amortiguar el impacto inicial al arrancar.

El resultado: Han pasado 18 meses y el eje sigue funcionando. El agricultor comentó que el ruido al arrancar ha desaparecido y que se ha ahorrado unos 800 € en repuestos y tiempo de inactividad. A veces, volver a los principios básicos y robustos de un perfil cuadrado es la solución de ingeniería.

El principio de funcionamiento del Eje de toma de fuerza de tubo cuadrado para tractor La clave reside en la distribución de la fricción. A diferencia de los ejes estriados, que se bloquean mecánicamente mediante dientes, el tubo cuadrado transmite la fuerza motriz a través de las caras planas. Esto implica que la dureza del material es fundamental. Utilizamos acero Q345 o St52 estirado en frío (según las especificaciones del lote) porque el acero laminado en caliente es demasiado blando y genera demasiada fricción al extenderse bajo carga.

A menudo nos preguntan sobre las dimensiones específicas. "¿Se ajustará a mi tubo?" es la pregunta más frecuente que recibo por teléfono. A continuación, encontrará una tabla de referencia rápida para nuestra serie cuadrada estándar. Tenga en cuenta que estos son los estándares que suministramos al mercado holandés, compatibles con la mayoría de los implementos pesados ​​norteamericanos y europeos.

*Nota: Las dimensiones son aproximadas y se basan en las tolerancias estándar del estirado en frío. ¡Mida siempre su tubo con un calibrador, no con una cinta métrica!

En el mercado holandés, están los gigantes como Walterscheid y Bondioli & Pavesi. Fabrican productos excelentes; no voy a mentir y decir que no. Sin embargo, para muchos agricultores, el costo de un eje de repuesto de marca es exorbitante. Eje de toma de fuerza de tubo cuadrado para tractor El mercado está repleto de imitaciones baratas que se doblan al primer contacto. Ever-Power se sitúa en el punto ideal: materiales de calidad OEM sin el sobreprecio de la marca.

No todos los implementos merecen un eje cuadrado. Si está utilizando una sembradora de precisión de alta velocidad, opte por un perfil estriado o de limón (también vendemos esos en nuestra Sobre nosotros página). Pero la Eje de toma de fuerza de tubo cuadrado para tractor Brilla en estos entornos:

• Cortadoras y desbrozadoras rotativas: Estas herramientas aguantan bien los golpes. El mango cuadrado absorbe mejor el impacto al golpear una roca que los perfiles más rígidos.
• Excavadoras de agujeros para postes: Alto par motor, bajas revoluciones por minuto. Este es el hábitat natural del tubo cuadrado.
• Empacadoras antiguas (cuadradas y redondas): Muchas máquinas antiguas en los Países Bajos fueron diseñadas con receptores cuadrados. Nosotros nos encargamos de que estas máquinas sigan funcionando.
• Trituradoras de madera: El gran impulso del volante requiere un eje que no se tuerza bajo carga.

No te imaginas cuántas veces he entrado en una granja y he visto un pozo instalado de forma peligrosa. Esta es la lista de verificación que utilizo:

1. Mide dos veces, corta una sola vez: Al instalar un nuevo Eje de toma de fuerza de tubo cuadrado para tractorAcople el implemento al tractor. Levante los brazos elevadores hasta que la distancia entre los extremos de la toma de fuerza sea mínima. Si el eje llega al tope en este punto, dañará la bomba. Corte el tubo dejando al menos 25 mm de espacio libre en este punto más estrecho.
2. La regla del 1/3: Cuando el eje está completamente extendido (el implemento más alejado del tractor), el tubo interior debe superponerse al tubo exterior en al menos un tercio de su longitud. Si se superpone menos, existe el riesgo de que el tubo se salga bruscamente. Es aterrador, créanme.
3. Engrasa el interior: Todos engrasan las juntas transversales (juntas universales). Pero casi nadie engrasa las adentro del tubo cuadrado. Los tubos cuadrados tienen más fricción que los tubos de limón. Unte bien el tubo interior con grasa de litio de alta calidad antes del montaje.
4. Elimina las rebabas de tus cortes: Si cortas el eje a la medida, usa una lima para suavizar los bordes. Una rebaba afilada dañará el tubo correspondiente y provocará que se atasque en cuestión de horas.

Los Países Bajos cuentan con una flota diversa. En las empresas de construcción vemos muchos New Holland T6/T7, John Deere 6R y, ocasionalmente, Fendt Vario. La buena noticia es que, si bien los tractores son avanzados, la interfaz de la toma de fuerza (PTO) sigue siendo estándar.

Nuestros ejes de tubo cuadrado vienen de serie con el 1-3/8" Z6 (6 estrías) Horquilla compatible con el modelo 95% de los tractores que trabajan en suelo holandés. Sin embargo, si utiliza una bomba de toma de fuerza (PTO) de mayor tamaño o una trituradora forestal especializada que requiera una interfaz de 20 o 21 estrías, podemos cambiar la horquilla antes del envío. Entendemos que un contratista en Brabante puede necesitar una configuración diferente a la de un floricultor en Lisse. Lo hemos visto todo y tenemos el inventario necesario.

Deja de preocuparte por las fallas en la transmisión.

Tanto si te encuentras en Groningen como en Zelanda, tenemos el eje adecuado para tu maquinaria. No dejes que una pieza de 100 € arruine una cosecha de 10 000 €.

Actúa ahora: solicita un presupuesto.
