Ejes de toma de fuerza para tractores con tubo estriado evolvente

Si has pasado tanto tiempo vibrando en el asiento de un tractor como yo —ya casi 18 años resolviendo problemas de transmisión— conoces la sensación. Engranas la TDF a 1000 RPM y, de repente, el café en el portavasos empieza a crear su propia ola. La vibración es el enemigo. En el mundo de la agricultura en general, los tubos estándar de perfil Limón o Triángulo están bien; son los caballos de batalla de la industria. Pero cuando nos adentramos en el ámbito de las aplicaciones de alta precisión y alto par —con las que muchos de nuestros clientes holandeses "Loonbedrijf" (contratistas) lidian a diario—, esos perfiles estándar a veces simplemente no son suficientes. Ahí es donde... Ejes de toma de fuerza para tractores con tubo estriado evolvente entran en la conversación y, francamente, están en una liga propia.

La mayoría de los impresores de catálogos de piezas no se dan cuenta de que el "eje evolvente" no es solo un nombre elegante; es la geometría de un diente de engranaje. A diferencia de un tubo triangular, que tiene tres puntos de contacto (y a menudo algo de holgura), un eje de eje evolvente tiene múltiples dientes que recorren toda la longitud del tubo telescópico. Esto significa que la carga se distribuye por una gran superficie. Según nuestra experiencia en Poder eternoEste diseño prácticamente elimina el latigazo que se produce con ejes más largos que giran a alta velocidad. Es firme, preciso y se desliza bajo carga mejor que casi cualquier otro, siempre que se mantenga engrasado (hablaremos de eso más adelante, es el principal responsable).

Hemos visto a muchos operadores en los Países Bajos intentar ahorrar dinero instalando un eje triangular estándar de la Serie 6 en una trituradora forestal pesada o una estabilizadora de suelos. ¿El resultado? Los tubos se retuercen, la acción telescópica se bloquea y, al siguiente impacto, la carga axial golpea la parte trasera de la caja de cambios de la TDF del tractor. Es una lección costosa. Ejes de toma de fuerza para tractores con tubo estriado evolvente están diseñados específicamente para evitar este efecto de "bloqueo" bajo tensión torsional masiva.

La relación simbiótica: ejes y cajas de engranajes

No podemos hablar honestamente del eje sin hablar de la caja de cambios. Al fin y al cabo, están físicamente unidos. Un error común que observamos en el campo es la falta de correspondencia en la rigidez. Con los ejes estriados evolventes, la conexión es increíblemente rígida rotacionalmente. Esto es excelente para la transferencia de potencia, pero significa que el eje no tiene ninguna flexibilidad para absorber las cargas de impacto.

Esto hace que la elección de la caja de engranajes agrícola sea crucial. Suministramos cajas de engranajes compatibles, diseñadas para aplicaciones de alto impacto que utilizan ejes evolventes. Por ejemplo, si opera una trituradora de piedras, la caja de engranajes necesita rodamientos sobredimensionados, ya que el eje transmite cada vibración del rotor a la caja. También nos aseguramos de que el eje de entrada de la caja de engranajes tenga la dureza adecuada (generalmente HRC 58-62) para que coincida con las estrías del yugo de nuestros ejes de toma de fuerza. Si una es significativamente más dura que la otra, se produce corrosión por contacto y las estrías se convierten en polvo.

¿Necesita ayuda para encontrar las especificaciones de su caja de cambios? Consulte nuestros recursos de ingeniería en Sobre nosotros.

Estudio de caso: El proyecto de estabilización de suelos en Flevoland

Permítanme contarles sobre un caso que manejamos el otoño pasado. Teníamos un cliente, una gran empresa de ingeniería civil (Grondverzet) con sede cerca de Almere. Estaban trabajando en la estabilización del suelo para un nuevo parque industrial: arcilla típica de Flevoland, pesada y húmeda. Trabajaban con un Fendt 930 Vario de 300 CV conectado a un estabilizador de suelos Stehr. Esta máquina es una bestia; desintegra la cal y el cemento en el suelo.

Quemaban los ejes de la toma de fuerza cada 200 horas. El problema no eran las crucetas, sino los tubos. Usaban un perfil de estrella estándar. Los picos de torque al impactar el rotor en una zona de arcilla compactada provocaban una ligera torsión del tubo de estrella, solo unos grados. Pero esa torsión era suficiente para unir los tubos. Cuando el tractor se inclinaba hacia adelante sobre un montículo, el eje no podía comprimirse y la fuerza destrozó la carcasa del rodamiento de salida de la toma de fuerza del tractor. Dos veces.

Los cambiamos por nuestro eje de toma de fuerza para tractor con tubo estriado evolvente de alta resistencia. El perfil evolvente de 18 estrías distribuía la carga de par con tanta eficacia que, incluso bajo cargas máximas, el tubo conservaba su forma y podía extenderse libremente. También recubrimos las estrías con un recubrimiento de disulfuro de molibdeno para reducir la fricción. Terminaron el proyecto (otras 600 horas) con ese único eje. No fue magia; simplemente tenía la geometría perfecta para el trabajo.

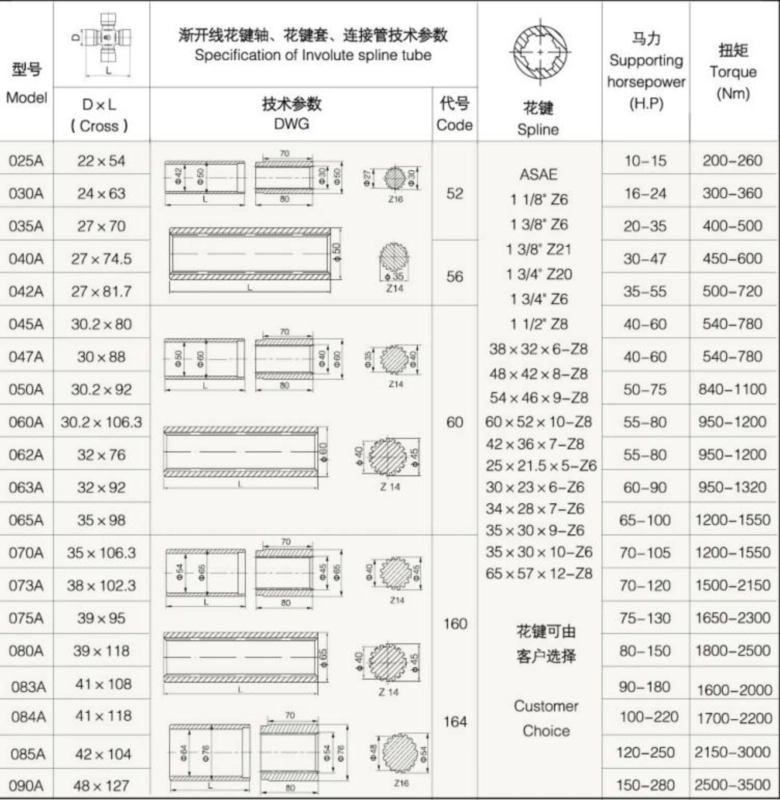

La ciencia del spline: materiales y especificaciones

La magia de la Ejes de toma de fuerza para tractores con tubo estriado evolvente La clave reside en el proceso de fabricación. No se pueden soldar. Los tubos suelen estirarse en frío para lograr la forma evolvente. El estirado en frío alinea la estructura del grano del acero, lo que aumenta significativamente su límite elástico en comparación con el laminado en caliente. Utilizamos acero de aleación 20CrMnTi para los yugos y acero 45# endurecido para los tubos estriados, a menudo tratados térmicamente para garantizar que los dientes no se desgasten.

La métrica clave aquí es la "relación de contacto". En un tubo de limón, hay dos puntos de contacto principales. En un triángulo, tres. En nuestros ejes estriados evolventes, puede haber entre 16 y 20 puntos de contacto, dependiendo del tamaño. Esto reduce la presión por milímetro cuadrado (PSI) en la superficie del acero, por lo que duran más bajo vibraciones intensas.

Comparación: La marca "Big Yellow" vs. Ever Power

En los Países Bajos, Walterscheid es el nombre que todos conocen. Los respetamos; su ingeniería es de primer nivel. Pero también sabemos que para muchos agricultores y contratistas, pagar el precio completo del fabricante original por un eje de repuesto es una carga. Posicionamos nuestra Ejes de toma de fuerza para tractores con tubo estriado evolvente Como alternativa inteligente. Utilizamos los mismos estándares de materiales (DIN/ISO), pero nuestra cadena de suministro es más eficiente.

¿Dónde brilla el Spline?

Este no es el eje que se usa en una henificadora pequeña. Es excesivo. Vemos que estos ejes funcionan de maravilla en entornos específicos de alto estrés:

1. Empacadoras cuadradas grandes (Grootpakpersen): El émbolo de una empacadora grande genera una carga de impacto rítmica y masiva 40 veces por minuto. El perfil Involute Spline gestiona esta fatiga pulsante mejor que cualquier otro.

2. Trituradoras forestales: Al triturar tocones de árboles, el par no es constante, sino violento. El ajuste firme de la ranura evita que el tubo se rompa por impacto.

3. Cosechadoras de patatas (autopropulsadas): En las líneas de transmisión principales, donde la fiabilidad es primordial, reemplazar un eje en medio de un campo embarrado en Zelanda no es una opción.

Consejos de instalación del "viejo maestro"

Instalar un eje estriado evolvente es un poco diferente a instalar un tubo estándar. No hay margen de error.

• 1. La fase es automática (normalmente): A diferencia de los tubos cuadrados, donde se pueden ensamblar los yugos con un desfase de 90 grados (lo que causa vibración), los tubos estriados suelen tener una ranura maestra o son imposibles de ensamblar desfasados. ¡Pero siempre verifique! Los yugos deben estar alineados.
• 2. Cortar es complicado: Si necesita acortarlo, tenga cuidado. Después de cortar el tubo estriado, debe Desbarba a la perfección. Incluso una pequeña viruta de metal evitará que los tubos se deslicen entre sí debido a las tolerancias muy ajustadas. Usa una lima fina, no solo una amoladora angular.
• 3. La grasa es Dios: No puedo enfatizar esto lo suficiente. Los ejes estriados tienen mucha superficie. Si se secan, se agarrotarán (soldadura en frío) increíblemente rápido. Es necesario separar las mitades y engrasarlas. longitud total de la estría macho, no solo dispare grasa en el conector Zerk.

¿Necesitas ayuda con la talla? Contáctanos ¡Antes de cortar cualquier cosa!

Diseñado para la flota holandesa

Los Países Bajos albergan una de las agriculturas con mayor densidad de caballos de fuerza del mundo. Vemos nuestra Ejes de toma de fuerza de tractor con estrías evolventes Se adapta con mayor frecuencia a los pesos pesados:

Fendt 900/1000 Vario: La alta capacidad hidráulica y la potencia de la toma de fuerza de estas máquinas exigen un eje que no se tuerza.

Serie 8R de John Deere: Común en las grandes explotaciones agrícolas del norte.

Nueva Holanda T7 HD: Un favorito entre los contratistas.

También contamos con yugos especializados de 1-3/4" y 20 estrías que estos tractores grandes utilizan para la configuración de la TDF 1000E.
