Kritisk vridmomenttransmission: Drivaxlar för WTIV-benomröstningskranar
Levererar precision utan glapp och DNV-GL-certifierade säkerhetsfaktorer för nästa generations nederländska havsbaserade vindkraftsinstallationer.
Ingenjörsutmaningen: Att installera jättar i Nordsjön
Den nederländska havsbaserade vindkraftssektorn tänjer på fysikens gränser. Eftersom utvecklare i zoner som Borssele och Hollandse Kust I samband med övergången till turbiner på 15 MW+ har kraven på installationsfartyg för vindturbiner (WTIV) ökat exponentiellt. Den kritiska noden i denna operation är tunglyftskranen eller benkranen (LEC). När man lyfter ett 120 meter långt rotorblad eller en 500 ton tung motorgondol på en navhöjd av 140 meter är standardkomponenter för industriell transmission helt enkelt otillräckliga.
Den primära tekniska utmaningen är förmågan att "snabbvrida" kranar. I den krävande miljön i Nordsjön, även när fartyget är upphöjt, skapar vindlaster enorma dynamiska krafter på kranbommen. Drivaxeln som förbinder huvudlyftmotorn med växellådan, eller driver den massiva svängkransen, måste ha extrem vridstyvhet. All "upplindning" eller elasticitet i axeln resulterar i en återfjädringseffekt, vilket gör att lasten oscillerar farligt under den sista millimeterprecisionsmonteringen av bladbultarna. EVER-POWER erbjuder lösningen: en specialbyggd, högstyv drivaxel som är speciellt utformad för att eliminera hysteres och säkerställa absolut kontroll.
01. Spline-gränssnitt utan spel
Standard DIN- eller SAE-splines möjliggör minimalt rotationsspel, vilket motsvarar metervis svängning vid bomspetsen. Vi använder en egenutvecklad splinegeometri med presspassning och en kalibrerad polyamidbeläggning (Rilsan). Detta säkerställer noll glapp vid anslutningspunkten mellan axeln och svängdrivningens ingång, vilket gör att kranföraren kan utföra "kryprörelser" med förutsägbar, omedelbar respons, vilket är avgörande för säkerheten i höga vindhastigheter.
02. DNV-GL-certifierad säkerhetsfaktor > 5,0
Lyftanordningar för offshorebruk omfattas av den rigorösa DNV-ST-0378-standarden. Medan industriella schakt arbetar med en driftsfaktor på 1,5 till 2,0, är våra WTIV-specifikationsschakt konstruerade med en säkerhetsfaktor på minst 5,0 mot sträckgräns. Detta tar hänsyn till den "stötbelastningsfaktor" som uppstår när en last plötsligt stoppas eller när en våg träffar den hängande lasten under stänkzonsoperationer.
03. C5-M Marint korrosionsskydd
Saltstänk är obevekligt. Våra axlar har ett treskiktsskyddssystem: en zink-nickelbas, en epoxi-mellangrundfärg och en polyuretan-täckfärg med högt fast innehåll, certifierad enligt ISO 12944 C5-M (Marine High). Dessutom är tvärlagerkopparna tätade med ett specialiserat "kassetttätningssystem" som är utformat för att utesluta saltvatten och slipande saltkristaller, vilket förhindrar för tidig saltlösning av axeltapparna.

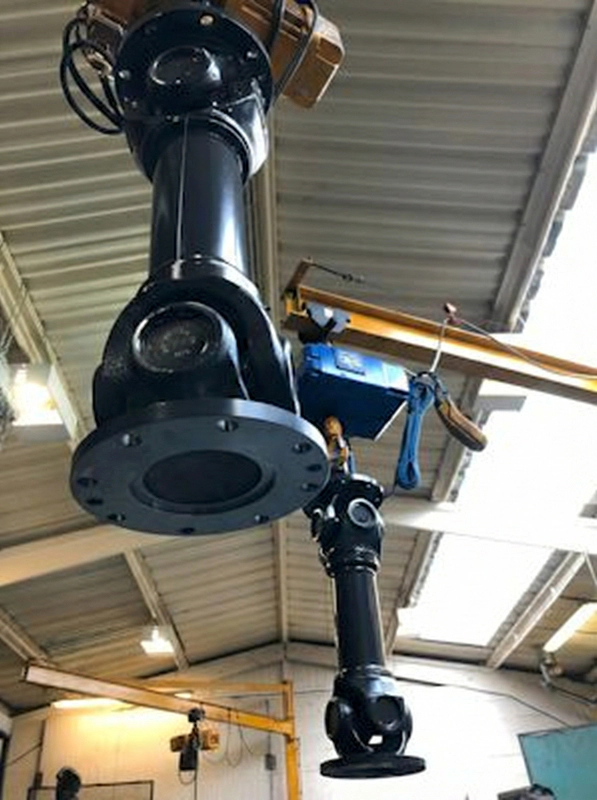

Teknisk specifikationsmatris: Serie OFFSHORE-KRAN
Följande parametrar definierar våra möjligheter för tunga lyft och LEC-applikationer. Dessa specifikationer är skräddarsydda för de höga kraven från holländska marina entreprenörer som är verksamma globalt.
| Parameter-ID | Teknisk funktion | Prestandaspecifikation |
|---|---|---|
| WTIV-01 | Nominellt vridmoment (T_nom) | 30 kNm – 950 kNm |
| WTIV-02 | Statiskt brytmoment | > 5,0 x T_nom (DNV-krav) |
| WTIV-03 | Vridstyvhet (Ct) | 2,5 MNm/rad (ultra-rigid design) |
| WTIV-04 | Flänsgränssnitt | Anslagsnyckel (Hirth) / DIN 15451 / XS Custom |
| WTIV-05 | Maximal artikulationsvinkel | 15° (drift) / 25° (förvaring) |
| WTIV-06 | Längdkompensation | 120 mm – 500 mm (glid med låg friktion) |
| WTIV-07 | Materialcertifiering | EN 10204 3.2 (Bevittnad av DNV/LRS) |
| WTIV-08 | Ytbehandling | ISO 12944 C5-M / Termisk sprutning av aluminium |
| WTIV-09 | Driftstemperaturintervall | -40°C till +60°C (arktisk redo) |
| WTIV-10 | Balanserande betyg | G 6,3 (ISO 1940) vid 1200 varv/min |
| WTIV-11 | Lagerlivslängd (L10) | > 10 000 timmar vid 90% belastningsspektrum |
| WTIV-12 | Splineskydd | Automatisk smörjkanal + torkartätning |
| WTIV-13 | NDT-inspektion | 100% MPI & UT (Nivå II-tekniker) |
Kundframgång: Projekt “Rotterdam Retrofit”
Klient: En holländsk marin entreprenör i toppklass baserad i Rotterdams hamn.
Utmaningen: Kunden uppgraderade ett äldre lyftkärl för att hantera den nya generationen av 12 MW-turbiner. Den befintliga 800-tons benomslingskranen upplevde oacceptabla "vibrationer" i svängmekanismen vid positionering av tunga motorgondollar i vindhastigheter över 10 m/s. De ursprungliga drivaxlarna hade utvecklat glapp i splinesektionen, vilket förstärkte oscillationen.
Lösningen ALLTID KRAFTFULL:
- Diagnos: Våra fältingenjörer utförde en modalanalys på kranstrukturen och identifierade att drivaxelns egenfrekvens kopplades till den vindinducerade vibrationen.
- Teknik: Vi tillverkade en specialanpassad "vridstyv" axeluppsättning med ett rör med större diameter (vilket ökar polärt tröghetsmoment) och en förspänd splinesanslutning.
- Certifiering: Hela partiet tillverkades och testades under vittnesmål från DNV:s besiktningsman inom 20 dagar för att uppfylla fartygets torrdockaschema i Verolme.
Resultatet: Svängspelet eliminerades effektivt. Kranföraren rapporterade en skillnad i styrprecision mellan natt och dag, vilket gjorde att fartyget kunde operera i bredare väderfönster och spara kunden uppskattningsvis 50 000 euro per dag i väntetid.
Globala ledare inom offshore-kranöverföring (2025-2026)
I den högriskvärlden av havsbaserad vindkraft är tillförlitlighet den enda valutan. Nedan visas det nuvarande landskapet av topptillverkare som tillhandahåller drivaxlar för LEC- och piedestalkranar.
| Rang | Tillverkare | Huvudkontors läge | Offshore-specialisering |
|---|---|---|---|
| 1 | Voith Turbo | Tyskland | Hydrodynamiska dämpningsaxlar |
| 2 | GWB (Dana) | Tyskland | Kraftig serie för huvudlyftar |
| 3 | EVER-POWER-växellåda | Kina | Snabb anpassning och DNV-efterlevnad |
| 4 | Maina | Italien | Växelkopplingar med stor kapacitet |
| 5 | Ameridrives | USA | Höga feljusteringsmöjligheter |
| 6 | HZPT (Strategisk Partner) | Kina | Lösningar för svängväxeldrift |
| 7 | Gewes | Tyskland | Kardanaxlar av marin kvalitet |
| 8 | KTR-system | Tyskland | Bromsintegrerade system |
| 9 | Stormakt (partner) | Kina | Kostnadseffektiva reservdelar |
| 10 | CENTA | Tyskland | Flexibel kopplingsintegration |
Tillverkningsexcellens: Innovationens hastighet

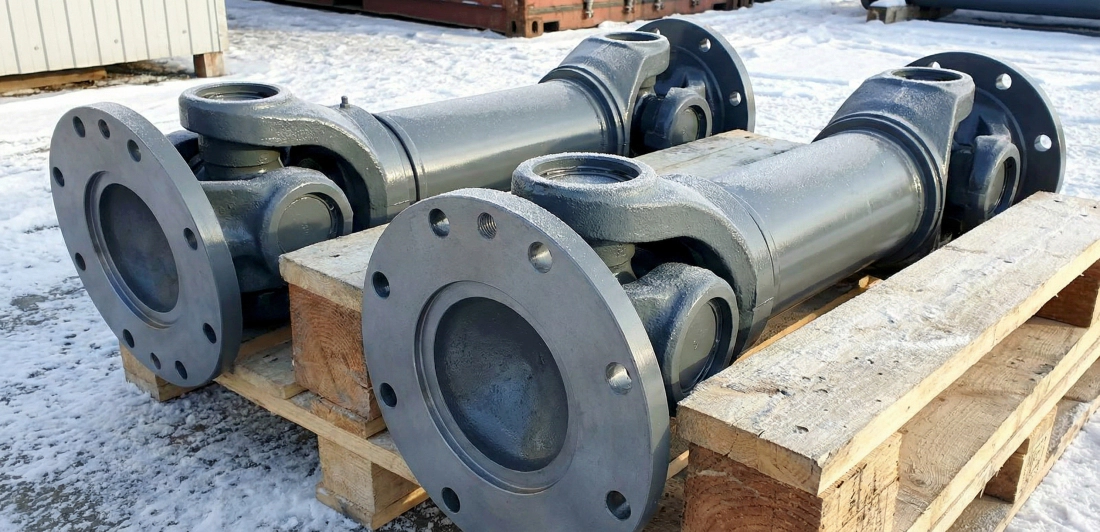

Traditionella europeiska leveranskedjor kämpar för att hålla jämna steg med de snabba uppgraderingarna av WTIV-flottan. Ledtider på 20 veckor är vanliga. EVER-POWER förändrar denna modell. Vår anläggning är utrustad med kraftiga dynamiska balanseringsmaskiner som kan hantera axlar upp till 6 meter långa och 2 ton i vikt. Vi har ett lager av smidda ok i 42CrMo4-legerat stål speciellt för marinsektorn.
Vi bjuder in holländska superintendents och tekniska inköpare att granska vår kapacitet. Från den inledande finita elementanalysen (FEA) till den slutliga destruktiva vridmomentprovningen dokumenteras varje steg. Vi säljer inte bara en del; vi ger "grönt ljus" för din nästa lyftkampanj.
